پمپ آب طبقاتی (افقی و عمودی) چیست؟

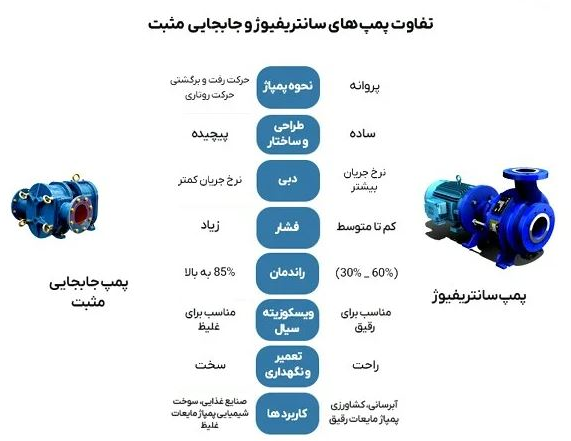

پمپ آب طبقاتی که آن را با نام های پمپ سانتریفیوژ یا پمپ گریز از مرکز هم می شناسند از جمله پمپ های دینامیکی است. پمپ سانتریفیوژ از انواع پمپ جابجایی غیر مثبت بوده که با چرخش پروانه، انرژی به سیال منتقل می گردد. در این پمپ ها انرژی از الکتروموتور گرفته شده و به سیال انتقال می یابد.
در پمپ آب طبقاتی مقداری از این انرژی برای حمل سیال به سمت بالا و خلاف جهت جاذبه صرف می شود که همان هد پمپ می باشد. در واقع نیروی گریز از مرکز عبارت است از انتقال انرژی از یک پروانه دوار به سیال جهت تولید فشار و در نتیجه آن حرکت سیال. پمپ سانتریفیوژ پرکاربردترین پمپ آبی در صنعت به شمار می رود و شاید بتوان گفت که بیش از سه چهارم پمپ هایی که در صنعت مصرف می شوند، سانتریفیوژ هستند. بارزترین خصوصیت پمپ سانتریفیوژ عبارت است از اینکه میزان مشخصی از دبی آب را در فشار ثابت و در هر موقعیتی تولید می کند.
مشخصات فنی پمپ آب طبقاتی عمودی و افقی
از جمله ویژگی های این پمپ ها میتوان به موارد زیر اشاره نمود:
سایز: از 1 تا 10 اینچ
حداکثر فشار: 35 بار فشار
دور الکتروموتور پمپ طبقاتی: 1500 و 3000 دور
تفاوت پمپ سانتریفیوژ عمودی با پمپ سانتریفیوژ افقی در سطح مقطع آنها می باشد که طبیعتا در عمودی کمتر بوده و در نتیجه مناسب جاهایی می باشد که با کمبود فضا روبرو هستند.
جنس بدنه پمپ: استیل و یا چدن
جنس پروانه پمپ: از جنس استیل و چدن
جهت افزایش بیشتر فشار آب، برخی از پمپ های سانتریفیوژ عمودی را به صورت موازی نصب می کنند.
برای جابجایی آب شور از موتور پمپ طبقاتی عمودی با بدنه و پایه پمپ استیل نیز استفاده می شود.
نحوه عملکرد پمپ های طبقاتی عمودی و افقی
پمپ های طبقاتی عمودی و افقی از چند پروانه و طبقه تشکیل شده اند و یک محور و شفت اصلی دارند. پروانه ها و کاسه دیفیوزر در یک محور قرار داده شده اند. مکانیزم کارکرد این پمپ به این صورت می باشد که فشار سیال با داخل شدن به پمپ، توسط پروانه ها فشار پیدا می کند. فشار سیال با وارد شدن به پروانه های بیشتر، افزایش می یابد. در نهایت سیال به سمت خروجی پمپ هدایت می شود.
مطالب پیشنهادی
کاربرد پمپ های طبقاتی عمودی و افقی
در سیستم ها و مصارفی که به فشار، هد بالا و فضای کم نیاز است، از سری پمپ های طبقاتی در مصارف صنعتی، کشاورزی و ساختمانی استفاده می شود. سایر کاربردهای این پمپ ها عبارتند از:
در مصارف ساختمانی و برج های مسکونی به منظور تقویت فشار
بوستر پمپ ها
دیگ های بخار و بویلرها
آب شیرین کن ها
سیستم های RO و آب تصفیه کن
سیستم های حرارتی و تهویه مطبوع
مزایای پمپ طبقاتی
صرفه اقتصادی
در دسترس بودن
طراحی ساده
فضای اشغالی کم
هزینه تعمیرات و نگهداری پایین
تنوع در جنس پروانه
نقاط ضعف پمپ سانترفیوژ
در حالت عادی قادر به تامین فشار و دبی بالا نیستند.
به آب بندی نیاز دارند.
جهت تامین فشار بالا به صرفه نبوده و بسیار گران قیمت می باشند.
